双质体结构弹性连杆式振动输送机使用说明

发布时间：20/06/23 浏览次数：

返回列表

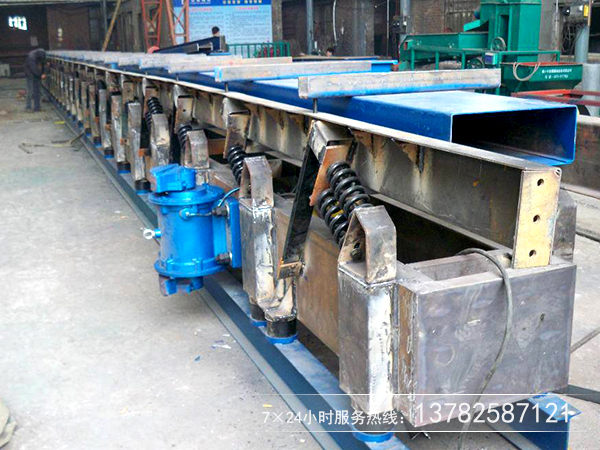

弹性连杆式振动输送机作为双质体机构时，其结构由槽体(上质体)、机架(下质体)、主振弹簧、隔振弹簧、支撑弹簧、支撑摆杆（亦称导向连杆）、驱动连杆、偏心轴,以及电动机、皮带轮和三角胶带等组成。

当电动机通过三角胶带传动，带动偏心轴转动时，利用驱动连杆和主振弹簧来激振参振槽体沿一定激振方向作直线往复运动，从而带动物料、工件作定向抛掷运动来实现振动输送之目的。弹性连杆式振动输送机为近共振类振动机，当振动机为单质体时(无隔振弹簧条件下)，振动惯性力较大，传给基础的动载较大，势必会产生不稳定因素而且易使机件、铰支点损坏，振动噪音大，通常弹性连杆式振动输送机结构都采用隔振弹簧，使机架和参振槽体形成双质体型式；而振动形式仍为线性振动，有利于生产应用。

双质体结构的振动输送机工作时，两质体运动方向相反，惯性力方向相反；当二质体质量相当时，二惯性力可相对达到平衡，面在实际设计和生产应用中，二质体的质量始终是变化不断的，很难完全相等。在物料输送中，上质体的质量不断交替变化，不可能同下质体质量相平衡，仍会使大部分未平衡惯性力传递到基础，因此考虑基础的承载能力应进一步平衡减振，如利用下质体配加配重块来平衡惯性力，或对隔振弹簧的刚性处理和结构布置等让传递给基础的动载荷减少到较小，使整个机构的振动趋于平衡。试验证明机架质量应略大于槽体质量和物料重量之和，才有利于各振动机构的运作正常。
